BMP180(Pressão e temperatura), LDR(Luminosidade) e DHT11(Umidade e temperatura)



Objetivo:

Criar um projeto Arduino juntando os sensores BMP180, LDR e DH11 para saber pressão, temperatura, umidade e luminosidade.

Componentes necessários:

*Protoboard

*Sensor LDR

*Sensor DHT11
*Sensor  BMP180

*Jumpers;

*2 Resistor de 2.2K ohms;

*Cabo USB;
*Computador com a IDE do Arduino instalada;
*Arduino MEGA 2560 ou similar.

Montagem do Circuito:
Conecte os componentes no Arduino como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar desconectado do computador durante a montagem.



                    (Fio Amarelo A0, Azul A1, Verde SCL21, Laranja SDA20 , Preto GND e Vermelho 5V)

Código do sistema:

#include <DHT.h> //BIBLIOTECA DO DHT11
#include <Wire.h> //INCLUSÃO DE BIBLIOTECA DO BMP180
#include <Adafruit_BMP085.h> //BIBLIOTECA BMP 180
Adafruit_BMP085 bmp; //OBJETO DO TIPO Adafruit_BMP085 (I2C)
#define DHTPIN A1 // define o pino de dados
#define DHTTYPE DHT11 // define qual versão do dht está sendo
DHT dht(DHTPIN, DHTTYPE);
// Variáveis para usar o medidor de luminosidade
float valL;
float lum;
byte sensorL=A0;

void setup() {
  Serial.begin(9600);
  Serial.println("DHT11 test!");
  dht.begin();
  if (!bmp.begin()){ //SE O SENSOR NÃO FOR INICIALIZADO, FAZ
  Serial.println("Sensor BMP180 não foi identificado! Verifique as conexões."); //IMPRIME O TEXTO NO MONITOR SERIAL
  while(1){} //SEMPRE ENTRE NO LOOP
  }
}

void dht11(){
  float h = dht.readHumidity();
  float t = dht.readTemperature();
  // testa se retorno é valido, caso contrário algum erro ocorreu.

  if (isnan(t) || isnan(h)){
    Serial.println("falha para ler o DHT");
  } else{ // caso o retorno for válido exibe as informações na tela
    Serial.print("Umidade: ");
    Serial.print(h);
    Serial.println(" %");
    delay(2000);
    Serial.print("Temperatura DHT11: ");
    Serial.print(t);
    Serial.println("ºC");}
}

void lerLum(){
  valL = analogRead(sensorL); // atribui a uma variável a leitura no pino analógico 0
  lum = (valL *(100/1023.0));
  Serial.write("Luminosidade: ");
  Serial.println(lum);}

void BMP180(){
  Serial.print("Temperatura: "); //IMPRIME O TEXTO NO MONITOR SERIAL
    Serial.print(bmp.readTemperature()); //IMPRIME NO MONITOR SERIAL A TEMPERATURA
    Serial.println(" *C (Grau Celsius)"); //IMPRIME O TEXTO NO MONITOR SERIAL

    Serial.print("Pressão: "); //IMPRIME O TEXTO NO MONITOR SERIAL
    Serial.print(bmp.readPressure()); //IMPRIME NO MONITOR SERIAL A PRESSÃO
    Serial.println(" Pa (Pascal)"); //IMPRIME O TEXTO NO MONITOR SERIAL
}

void loop() {
  lerLum();
  delay(2000);
  dht11();
  delay(2000);
  BMP180();
  Serial.println("----------");
  delay(2000); // os dados serão atualizados a cada 2s (2000ms)
}

Agora, com o Arduino conectado a porta USB do computador,clique em VERIFICAR e depois CARREGAR no canto superior direito do programa, veja como fazer isso clicando AQUI.





Para ver a temperatura,a luminosidade e a umidade que os sensores estão detectando:

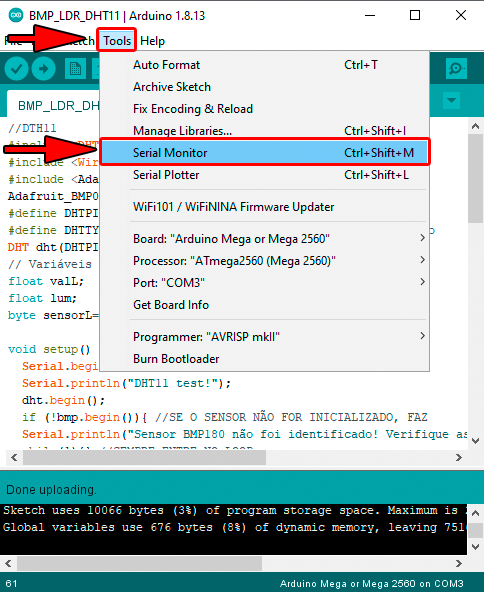

Passo 1: Vá em Ferramentas(Tools) e Monitor Serial(Serial Monitor) ou clique Ctrl+Shift+M.

Passo 2: Os dados coletados do sensor aparecerão nessa janela.

Obs: O nome da janela pode mudar dependendo da entrada do seu arduino.



Foto do sistema montado:
