Luminosidade com LDR

 Objetivo:

Criar um sistema de luminosidade. Este projeto irá fazer com que o sensor LDR sinalize a quantidade de luz recebida no ambiente.

Componentes necessários:

*Sensor LDR

*Protoboard;
*três fios jumper;
*um resistor de 2200 ohms;
*um cabo USB;
*um computador com a IDE do Arduino instalado;
*Arduino MEGA 2560.

Um resistor é um componente que é utilizado para controle da quantidade de energia que sera transmitida a algum outro componente.

Nesse sistema é adicionado um sensor de luminosidade, o sensor LDR, que significa Light Dependent Resistor (ou seja, resistor dependente de luz). Ele resumidamente consiste em uma diferença de potencial que está proporcionalmente ligado a quantidade de luz recebida pelo sensor.

Montagem do Circuito:

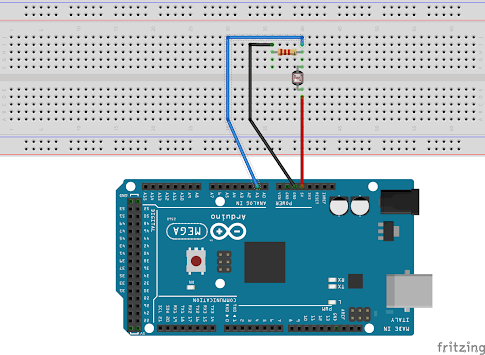

Conecte os componentes no Protoboard como mostra a figura abaixo. Verifique cuidadosamente os cabos de ligação antes de ligar seu Arduino. Lembre-se que o Arduino deve estar totalmente desconectado da força enquanto você monta o circuito.

(Fio vermelho no 5V, preto no GND e azul no A1)

Código do sistema:

// Medidor de luminosidade
// Para ver o resultado precisa abrir o monitor serial.
// Se não sabes como abrir o monitor, ir até o tutorial de configuração do arduino

float valL;
float lum;
byte sensorL=A1; // estabelece a porta analogica 1 como sensor

void setup() {
    Serial.begin(9600);
}

void loop() {
    valL = analogRead(sensorL); // atribui a uma variavel a leitura no pino analógico 1
    lum = (valL *(100/1023.0));
    Serial.write("Luminosidade: ");
    Serial.println(lum);
    delay(1000); // os dados serao atualizados a cada 1s (1000ms)
}

                           ( Os dados coletados aparecerão nesta tela.)



Foto do sistema montado:
